製品の詳細
起源の場所: 中国上海
ブランド名: luyoung
証明: CE
モデル番号: TCK56
支払いと配送条件
最小注文数量: 1
価格: $35000-$40000
パッケージの詳細: 非給与の木製の箱
受渡し時間: 45営業日
支払条件: L/C、T/T
供給の能力: 100セット
|
構造:
|
傾いたベッドの旋盤
|
最高。工作物（kg）の重量:
|
200
|
ベッドの幅 (mm):
|
600 mm
|
移動 (X軸):
|
280のmm
|
移動 (Z軸):
|
750のmm
|
定位精度 (mm):
|
±0.006
|
繰り返し可能性 (X/Y/Z) (mm):
|
±0015
|
ツール・ポスト・ステーション:
|
12
|
保証:
|
1年
|
紡錘の速度範囲:
|
3000~4000回転/分
|
スピンドルボア:
|
66mm
|
スピンドルテーパー:
|
A2-6
|
|
構造:
|
傾いたベッドの旋盤
|
|
最高。工作物（kg）の重量:
|
200
|
|
ベッドの幅 (mm):
|
600 mm
|
|
移動 (X軸):
|
280のmm
|
|
移動 (Z軸):
|
750のmm
|
|
定位精度 (mm):
|
±0.006
|
|
繰り返し可能性 (X/Y/Z) (mm):
|
±0015
|
|
ツール・ポスト・ステーション:
|
12
|
|
保証:
|
1年
|
|
紡錘の速度範囲:
|
3000~4000回転/分
|
|
スピンドルボア:
|
66mm
|
|
スピンドルテーパー:
|
A2-6
|

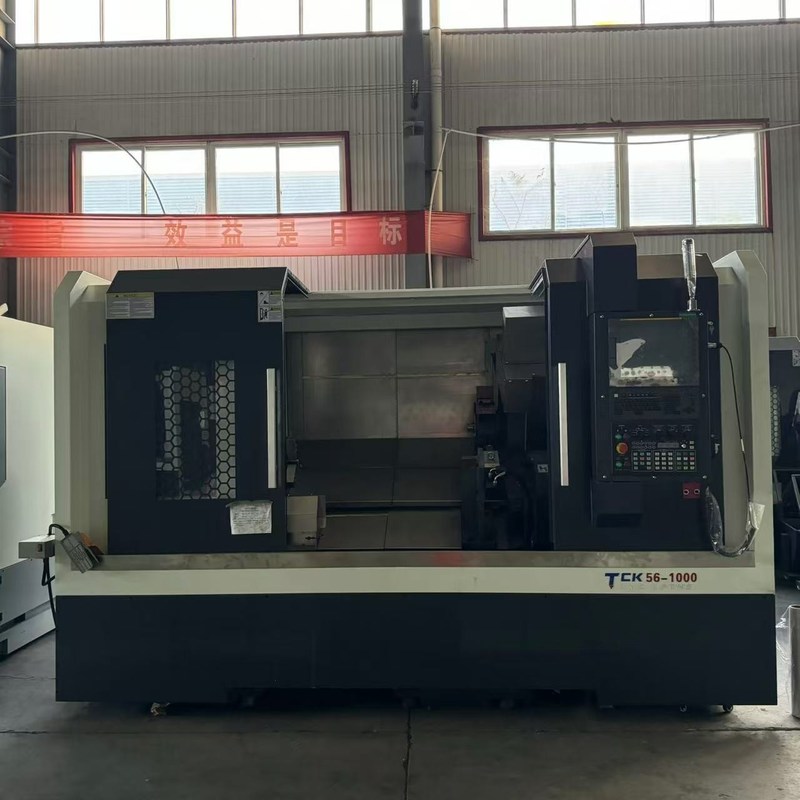

この高性能傾斜ベッド旋盤は、精密工学と堅牢な構造を組み合わせ、複雑な部品製造において卓越した機械加工精度と安定性を実現します。
| 構造 | 傾斜ベッド旋盤 |
| ワークの最大重量 | 200 kg |
| ベッド幅 | 600 mm |
| 移動量 (X軸) | 280 mm |
| 移動量 (Z軸) | 750 mm |
| 位置決め精度 | ±0.006 mm |
| 繰り返し精度 (X/Y/Z) | ±0.015 mm |
| 工具台ステーション | 12 |
| 保証 | 1年 |
| 主軸速度範囲 | 3000～4000 rpm |
| 主軸貫通孔 | 66 mm |
| 主軸テーパー | A2-6 |
| 仕様 | 単位 | TCK56x750 |
|---|---|---|
| ベッド上の最大振れ | mm | 560 |
| 最大加工長 | mm | 750 |
| クロススライド長 | mm | 1000 |
| 旋盤ベッド構造 | 45°一体型傾斜旋盤 | |
| 主軸ノーズ | A2-6 | |
| 主軸 (C軸) 速度範囲 | R/min | 50-3500 |
| 主軸貫通孔 | mm | 66mm |
| バー容量 | mm | 75mm |
| 主軸 (C軸) モーター | kw | 11 |
| ミーリングヘッド | 12ステーション駆動タレット | |
| ミーリングヘッド出力 | kw | 2.3 |
| ミーリングヘッド速度 | R/min | 6000 |
| X軸移動量 | mm | 340 |
| Z軸移動量 | mm | 1000 |
| Y軸移動量 | mm | 100 |
| タレットタイプ | 12ステーション駆動タレット | |
| X軸早送り | Mm/min | 24000 |
| Z軸早送り | Mm/min | 24000 |
| Y軸早送り | Mm/min | 15000 |
| X/Z軸位置決め精度 | mm | 0.006 |
| X/Z軸再位置決め精度 | mm | 0.015 |
| 主軸 (C軸) 分割位置決め精度 | mm | 0.02''(70秒) |
| 主軸 (C軸) 分割再位置決め精度 | mm | 0.006''(20秒) |
| 機械寸法 (LxWxH) | mm | 3400x2060x2100 |
| 正味重量 | Kg | 4200/4500 |
TCK56傾斜ベッド旋盤の台湾製リニアガイドウェイは、以下の点で機械加工精度を大幅に向上させます。
これらの精密工学の特徴が組み合わさり、複雑な部品製造において卓越した機械加工の安定性と精度を実現します。
